      PCBA老化房

      來源:   永鈞機電設備  更新時間:2023-05-16

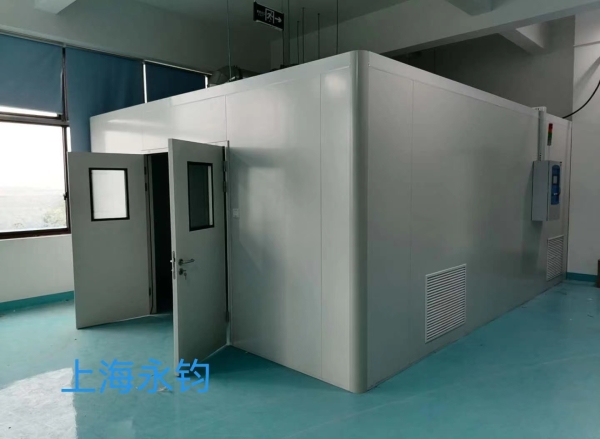

      PCBA老化房
      一、產品介紹
      PCBA高溫老化房,是針對計算機整機、顯示器、終端機、服務器、攝像頭、車用電子產品、PCB、電源供應器、主機板、監視器、電器、交換式充電器等高性能電子產品模擬一種高溫、惡劣環境測試的設備,從而提高產品的穩定性、可靠性的重要實驗設備、提高產品的質量和競爭性的重要生產流程。
      二、型號及尺寸
      房體具體尺寸由客戶根據現場情況指定!
      溫度范圍
      A型:RT~+45℃     保溫材質為巖棉或聚氨脂
      B型:RT~+70℃     保溫材質為巖棉或聚氨脂
      C型:RT~+85℃     保溫材質為巖棉或聚氨脂
      巖棉、聚氨脂二選一(5.0cm、7.5cm、10cm、標配厚三選一或客戶指定)。
      三、主要技術參數
      溫度范圍:RT~+45℃~70℃~+85℃。
      溫度波動:±1℃。
      溫度偏差:≤±2℃/±3℃/±5℃等;(空載條件下測得數據)。
      運行方式:溫度可調,恒溫定值運行(PLC程序運行或定值控制)。
      加熱功率:根據老化室大小來定。
      安裝電源:380V;50 Hz;如果是220V的電源,電流最少要提供120A的供我們安裝。
      四、控制系統及安全保護措施
      電控設計參照《低壓配電設計規范》GB50054-95,《供配電設計規范》GB5002S2-95,《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92,使電控設計標準化。
      控制系統集成老化功能設計。設計功能控制電柜,老化所需時間、溫度、各類操作開關可在一個控制電柜上操作;電柜面板設計美觀、操作簡單。
      老化過程可全自動控制,具有部分異常自處理功能,讓操作自動化、簡單化。
      具有多重保護功能,安全可靠。
      電熱防干燒,風機故障或風管內溫度過高時自動切斷整個電源,同時警報器報警。
      電加熱與風機聯動設計,風機未能啟動時加熱器無法單獨啟動。
      加熱器連接采用耐高溫線材,300℃不燃燒。
      室內安裝耐高溫40W防爆型照明燈,提高燈泡壽命,防止燈泡爆破。
      庫體采用難燃保溫材料,保溫性能好,安全系數高。
      超溫聲光報警功能:老化過程中出現超溫、過載等狀況,老化室會自動切斷電源,報警響起。
      五、結構及材質
      房體材質:房體內外部材質為彩鋼板或不銹鋼、鍍鋅板,中間為巖棉保溫材料合制而成。
      產品采用五面保溫設計。(可選配六面保溫,六面保溫采用槽鋼架并做保溫填充,上方鋪有一層3mm厚防滑鋼板!)
      保溫材質:巖棉或聚氨脂保溫夾芯板5cm/7.5cm/10cm厚。
      采用保溫雙開門,(定購時客戶說明!)門上并附有可觀察玻璃視窗(尺寸:395*595mm),可隨時觀察試驗內部的試驗情況;門的裝置一般設計在寬度的中間,客戶亦可以根據情況指定實際位置。
      測溫體:PT-100鉑金電阻。
      掛式配電控制箱美觀、大方,位置設置合理,操作方便。(訂購時可選柜式電柜,需另外說明。)
      六、風道循環系統
      采用高品質風道循環機組,以達強制對流垂直擴散循環,風機為耐高溫微電機,三相380v,風量3560m/h,出口靜壓961pa。
      風路循環系統采用歐式試驗理念,置于試驗室頂部,采用左右出風中間回風設計,風速、風壓皆符合試驗標準,并且在開關門瞬間溫度回穩時間快。
      優化的通風設計,強力送風循環,避免任何死角,可使房體內溫度分布均勻。
      更節能,更環保符合當前國際及國內環保要求。
      更靜音,更好的保證辦公環境及試驗室操作人員的工作環境。
      保養和維護方便,便于日常的設備管理。
      高質量及合理的設計,風道角度可以自己調節,可以達到更佳的循環效果,從而保證更好的均勻性。
      所有部件具有極高的可靠性,部件均采用進口、臺灣等知名品牌等部件。
      高品質軸流風機,機身設計于室外,可以更好的抗老化,使產品壽命達到極限。
      抽排風設計,當腔內溫度上沖到設定值時,抽排風會自動打開。排解腔內的溫度,可以更好的保證產品的需求值。從而避免由于溫度上沖給企業帶來不必要的損失(選配)。
      七、加熱系統
      采用高性能鰭片式高速加熱不銹鋼電熱器,升溫快,性能高。
      加熱元件通過風機循環均勻吹入腔內,保證溫度分布均勻。
      系統完全獨立,不影響冷凍系統性能及控制線路等。
      溫度控制輸出功率均由微電腦PID演算,根據腔內負荷大小自動控制加熱元件工作,以達到高精度與高效率的用電效益,更加環保、節能。
      八、電路控制系統
      采數顯微電腦控制方式,標準型采用臺灣臺松控制器或永鈞自主品牌觸摸屏液晶控制器。
      溫度傳感器采用DIN PT-100Ω(白金感應)。
      溫度控制均采用P.I.D.+S.S.R.系統同步協調控制,可提高控制組件與接口使用之穩定性及壽命。
      觸摸式設定、數字直接顯示,所有條件完全由微電腦自動鎖定。
      具有P.I.D.自動演算之功能,可減少人為設定時所帶來之不便。
      采用可校正式信號轉換器,防止信號失真,以利日后驗證時,機臺校驗的準確性。
      九、安全保護裝置
      附有無熔絲保護開關。
      超溫保護。
      聲光報警。
      抽排風系統。
      漏電保護功能。
      風機過載保護功能。
      上海永鈞機電設備有限公司
